振动光缆炼油厂解决方案
根据客户描述，振动光缆周界防护系统需要在周围安装，该系统要求可以24小时不间断防范外界非法入侵，提供一个安全、和谐的环境。要求一旦有非法份子试图非法入侵，铺设在介质上的探测单元能够立即感应到入侵信号。并及时将入侵信号传输到机房的报警主机。
根据客户描述，需要在周围安装一套防护装置，该系统要求可以24小时不间断防范外界非法入侵，提供一个安全、和谐的环境。要求一旦有非法份子试图非法入侵，铺设在介质上的探测单元能够立即感应到入侵信号。并及时将入侵信号传输到机房的报警主机。
1）整个系统可以任意位置设置无感区域，用于避开现场无需设防的区域。（大门、路面等）
2）可实现和后端视频联动。
3）系统可脱离PC机独立运行；在PC机故障时，整个入侵探测系统依然可以发出报警信号。
4）系统支持环路保护应用，当某防区传感光缆断缆时，对断缆两侧的其他防区没有影响，其他防区依然可以检测到入侵报警。

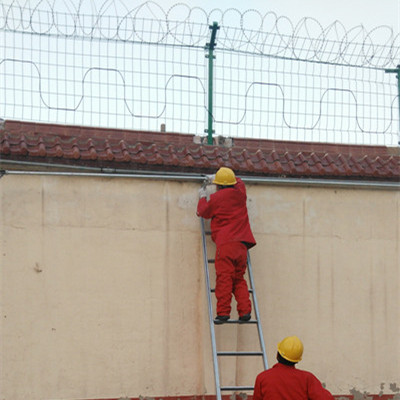

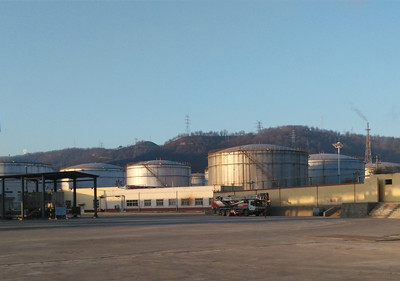

炼油厂周界为2米高围栏上架设滚网，围栏周长大约2000米，防区长度根据现场实际情况划分,共设置16个防区。每个防区设置为挂网式防护模式，系统防区拓扑如下图
设备联动管理
当一个周界防护系统具有较多防区时，或者这个系统中存在视频监控设备（如摄像头、DVR/NVR）， 需要考虑如何使系统与其它类型的周界防护系统有机地融合为一个整体。
这种情况下，可以通过局域网（LAN）连接RF960的以太网接口，建立与PC之间的连接，并在PC上安装RFview管理软件。RFView汇集各个防区的告警事件，输出到PC机的RS232或者RS485接口，再利用外部的串口到开关量的转换器，将串行通信协议转换为开关量，最后将开关量连接到DVR/NVR，进而实现与摄像头的联动。这里所说的联动，可以是将发生入侵事件的相关视频画面切换到显著位置，也可以在事件发生后立即驱动PTZ，摄像机至适当的预置位，以观察事件现场。
