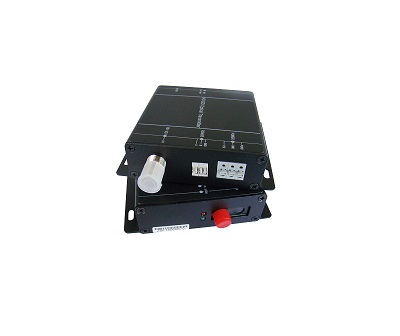

1路HD-SDI光端机(RV611N)

RV611N是一款1路HD-SDI光端机,实现1路SD/HD/3G-SDI信号(内嵌音频信号)在一根光纤上的无损长距离传输,同时支持1路反向RS485控制数据传输,可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。

产品简介:

其 他 产 品 展 示

联系我们
24577931
2
5
RV611NT-R
  • PDF下载





    概述


     RV611N是一款1HD-SDI光端机,实现1SD/HD/3G-SDI信号(内嵌音频信号)在一根光纤上的无损长距离传输,同时支持1路反向RS485控制数据传输,可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。

        RV611N分为台式设备和插卡式设备,台式设备采用体积小巧的台式机设计,分为光发射机RV611NT和光接收机RV611NR,实现1路视频信号在光纤上的传输;插卡式设备作为集中式HD-SDI光接收设备,采用标准19英寸、4U插箱设计的RV600C机箱,可插入16张单组1HD-SDI插卡式接收机RV611NRK1,与最多16个台式光发射机RV611NT配合使用; 或插入16张双组1HD-SDI插卡式接收机RV611NRK2,与最多32个台式光发射机RV611NT配合使用,插卡支持热插拔。同时,由于RV600C提供1张网管盘,因此RV611N插卡式设备支持基于RS232简单CLI命令行管理方式和基于SNMP_V1/V2协议的智能管理平台,可以监控和分析多种设备状态信息,帮助用户快速发现和定位故障节点。

    特点


    兼容SMPTE 424M 3G-SDISMPTE-292M HD-SDISMPTE-259M SD-SDI标准信号,支持2.97Gb/s1485Mb/s270Mb/s速率

    RV611NT:用户侧提供1HD-SDIBNC)输入,可选1HD-SDI环出

    RV611NR/NRK1:用户侧提供1HD-SDIBNC)输出,可再选1HD-SDIBNC)输出

    RV611NRK2:用户侧提供2HD-SDIBNC)输出,可再选2HD-SDIBNC)输出

    支持1080P@60,50,30,29.97, 25,24,23.981080I@59.94,60,50720P@59.94,60,50,30,29.97,25,24, 23.98、以及625i525i 等多种视频格式

    输入具有电缆均衡功能,可补偿电缆传输的损耗

    内置ESD和浪涌保护电路,能有效防止静电和雷击损坏

    提供光消失告警,输出信号状态指示和输入信号锁定状态指示

    APC 电路,输出光功率恒定,动态范围大

    1路反向RS485接口,采用半双工接口,最高支持115.2Kb/s波特率

    RV600C提供1RS232串行管理接口(CONSOLE),支持CLI命令行,可管理本端设备

    RV600C提供1个以太网管理接口(EMU)和一个级联接口(EMU-EX),支持SNMP_V1SNMP_V2协议

    工作环境温度:-40~+70

    工作环境湿度:0~85%

    应用场景

    电视现场转播

    u-3608814375,1293276498-fm-26-gp-0

    高清视频会议

    视频会议

    高清视频监控

    监控图片

    应用图

    应用图
